1. Ventajas deordenador personalMoldeo por inyección

• Excelente resistencia mecánica y tenacidad.
• Alta resistencia al impacto y resistencia al calor.
• Buena estabilidad dimensional y transparencia.
• El moldeo por inyección de PC se utiliza ampliamente en electrónica, automoción, iluminación, dispositivos médicos y equipos industriales.

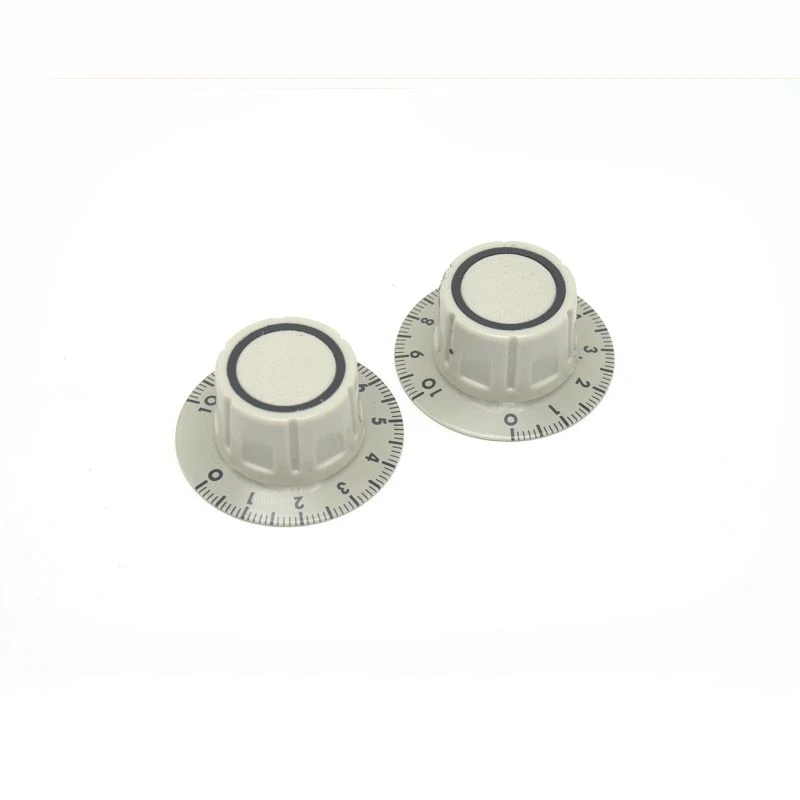

Hemos producido componentes moldeados en PC para:

• Productos de electrónica e iluminación: carcasas transparentes, cubiertas de lámparas y escudos protectores.
• Piezas de automoción: paneles de instrumentos, cubiertas protectoras y componentes interiores.
• Piezas mecánicas e industriales: engranajes, componentes estructurales y envolventes.

2. Campos de aplicación deordenador personalMoldeo por inyección

Industria ligera y de instrumentación: Industria ligera y electrónica: carcasas, paneles de visualización, cubiertas protectoras, soportes y componentes de iluminación.

Equipos de construcción e industriales: paneles transparentes, seguridad

Automoción: piezas interiores y exteriores, tableros de instrumentos, paneles de instrumentos, cubiertas de lámparas y escudos protectores.

3. Cómo lograr un buen acabado superficial para piezas moldeadas por inyección de PC

La apariencia de las piezas de PC depende de la calidad, el procesamiento y los materiales del molde. Debido a la resistencia al calor y la transparencia del PC, es esencial un cuidadoso control de la temperatura y protección de la superficie.

3.1 Calidad del molde

Acabado de la cavidad: los rayones, los poros o las asperezas son muy visibles en las piezas de PC transparentes o brillantes. Garantizamos cavidades pulidas-de espejo y utilizamos cromado duro o niquelado cuando sea necesario.

Limpieza: Cualquier residuo de aceite, polvo o agente desmoldante será muy visible en las superficies de la PC. Se mantiene estrictamente la limpieza regular del molde.

Ángulo de tiro: Un tiro insuficiente puede provocar rayones o marcas de arrastre, especialmente en piezas transparentes de gran tamaño. Los ángulos de salida se revisan cuidadosamente en DFM.

Sistema de ventilación: una ventilación deficiente puede crear marcas de quemaduras, rayas o áreas opacas. La ventilación está optimizada para un flujo suave, particularmente para secciones gruesas o transparentes.

Diseño de compuertas y corredores: las transiciones pronunciadas o las compuertas pequeñas pueden inducir cortes, lo que genera líneas de flujo o neblina. Se realizan simulaciones de flujo del molde para optimizar la ubicación de la compuerta y el tamaño del canal.

3.2 Parámetros de moldeo

Velocidad de inyección: demasiado rápida puede crear marcas de flujo; demasiado lento puede causar un llenado incompleto o turbidez en la superficie. La velocidad equilibrada es fundamental para las piezas de PC transparentes o brillantes.

Sistema de enfriamiento: el enfriamiento desigual puede provocar deformaciones, birrefringencia o superficies opacas. Los canales de enfriamiento están cuidadosamente diseñados para un control uniforme de la temperatura.

Presión y tiempo de retención: La presión o el tiempo insuficientes pueden causar huecos o marcas de hundimiento en la superficie; Los ajustes adecuados son esenciales para mantener la claridad y la suavidad de la superficie.

Temperatura de fusión: la PC requiere temperaturas de fusión más altas que el ABS. La baja temperatura de fusión reduce la fluidez y la transparencia; La temperatura excesiva puede causar degradación. La temperatura se controla cuidadosamente para lograr una calidad superficial óptima.

3.3 Materias primas

Uniformidad de los gránulos: los gránulos no-uniformes provocan un flujo inconsistente, neblina o rayas superficiales. Seleccionamos y seleccionamos estrictamente los materiales.

Contenido de humedad: la PC es altamente higroscópica; incluso una ligera humedad puede provocar burbujas, rugosidad en la superficie o apariencia turbia. Los materiales están completamente pre-secados.

Dispersión de aditivos y colorantes: la mezcla desigual puede provocar rayas, inconsistencia del color o reducción del brillo. Se utilizan aditivos de alta-calidad y bien-dispersos.

Impurezas: Las partículas extrañas pueden provocar manchas o rayones visibles, especialmente en partes transparentes. Nos aseguramos de que los materiales estén limpios y libres de impurezas-.

Contenido reciclado: el exceso de PC reciclado puede reducir la claridad y el brillo. La proporción está estrictamente controlada para piezas de alta-calidad.

4. Mejores parámetros paraordenador personalMoldeo por inyección

4.1 Propiedades clave

Sensibilidad a la humedad: la PC es altamente higroscópica; Los materiales deben secarse completamente (por debajo del 0,02 % de humedad) a 120 grados durante 3 a 4 horas para evitar burbujas y una mala apariencia.

Comportamiento del flujo: La masa fundida tiene alta viscosidad; Una temperatura y presión de inyección más altas mejoran el flujo y reducen la tensión interna.

Tasa de contracción: 0,5–0,7%, lo que garantiza una buena estabilidad dimensional.

Tipo de máquina: Se recomiendan máquinas de inyección de tipo tornillo- para una fusión uniforme y una calidad de moldeo estable; Todas nuestras líneas de producción utilizan máquinas de tipo tornillo-.

Volumen de inyección: Ideal para utilizar entre el 40% y el 70% del tamaño de inyección máximo de la máquina para un control óptimo de la temperatura de fusión y la calidad de la pieza.

Diseño de corredor:

-Correa principal Menor o igual a 100 mm (preferiblemente alrededor de 50 mm)

-Sub-canal de 6 a 8 mm para un flujo equilibrado y un llenado sencillo

Fuerza de expulsión: Debe ser suave para evitar marcas de tensión en la superficie o grietas.

Post-Tratamiento: el recocido a 120 grados durante 2 a 3 horas ayuda a liberar la tensión interna y mejorar la resistencia mecánica.

4.2 Parámetros de moldeo típicos

Los parámetros de moldeado para piezas de PC varían según el grado del material, la geometría de la pieza y la calidad de la superficie requerida. El control adecuado de la temperatura del cilindro, la temperatura del molde y la presión de inyección es esencial para lograr piezas dimensionalmente estables y de alta-calidad.

Estos parámetros sirven como guía general; Es posible que sea necesario-un ajuste fino en función de la complejidad de la pieza, el grosor y el diseño de las herramientas para garantizar un acabado superficial, un rendimiento mecánico y una estabilidad dimensional óptimos.

5. ordenador personalCaso de moldeo por inyecciónSestudiar

5.1 Información básica del producto

Nombre del producto: Base de montaje del panel de la lámpara

Color del producto: negro

Tamaño del producto: 125,63 x 201 x 137,99 mm

Espesor medio: 2 mm

Cavidad: 1 cavidad

Material del producto: Makrolon 2407 (PC)

Requisitos de apariencia del producto: Sin línea de soldadura, Sin defectos de apariencia

5.2 Análisis preliminar

Para garantizar la capacidad de fabricación, se analizaron múltiples aspectos en la etapa inicial de desarrollo.

5.2.1 Estructura del producto y adaptabilidad del proceso

El espesor de la pared principal es de aproximadamente 2 mm y generalmente uniforme, lo que minimiza las marcas de hundimiento y los riesgos de deformación. Los ángulos de salida son suficientes para una expulsión suave y sin rayones en la superficie. Las estructuras de refuerzo y nervaduras se optimizaron para equilibrar la resistencia y el uso de materiales.

5.2.2 Análisis de simulación de moldeo

La simulación de MoldFlow predijo un llenado equilibrado con un riesgo menor-de atrapamiento de aire. La presión de inyección máxima en el cambio V/P es 79,82 MPa y la temperatura del frente de fusión (310 a 341 grados) está dentro del rango de moldeo adecuado.

5.2.3 Enfriamiento y riesgo de defectos

El análisis del diseño de refrigeración (refrigerante a 100 grados, Re=16355) indica una buena disipación de calor. Los principales riesgos incluyen trampas de aire localizadas, líneas de soldadura y contracción potencial (profundidad máxima 0,156 mm, contracción vol. 8,98%). La deformación se controla dentro de 0,61 mm en total, lo que requiere una mayor optimización.

5.3 Optimización del diseño

Con base en los defectos y riesgos identificados en el análisis preliminar, se implementaron las siguientes optimizaciones:

5.3.1 Estructura del producto

La distribución del espesor de la pared se perfeccionó para lograr secciones de 2 mm más uniformes, reduciendo las marcas de hundimiento y la contracción. Se agregaron ranuras de ventilación (de 0,2 a 0,3 mm de ancho y de 0,03 a 0,05 mm de profundidad) a las áreas de la -trampa de aire y de la línea de soldadura- para mejorar la liberación de gas y la apariencia.

5.3.2 Sistema de puerta y corredor

Las ubicaciones de las puertas se ajustaron para equilibrar el flujo y evitar áreas de paredes delgadas-. Las secciones de los canales locales se ampliaron ligeramente para reducir la resistencia al flujo y garantizar una transmisión de presión estable.

5.3.3 Parámetros del proceso

El tiempo de retención se extendió a 5 a 8 s, y la presión de retención aumentó a 85 a 90% del valor máximo. La temperatura de fusión se optimizó a 290-310 grados para un mejor flujo y calidad de la superficie. El diseño de refrigeración se perfeccionó para lograr uniformidad de temperatura.

5.4 Análisis posterior a la optimización

5.4.1 Rendimiento de llenado

El tiempo de llenado se mantuvo en aproximadamente 2,1 s con un equilibrio de flujo mejorado y un riesgo de trampa de aire- reducido.

5.4.2 Distribución de presión y temperatura

La presión de inyección se estabilizó entre 75 y 80 MPa y la temperatura del frente de fusión se redujo a 315 y 335 grados, lo que mejoró la uniformidad de la temperatura y la apariencia.

5.4.3 Reducción de defectos

Se mejoraron la resistencia-de la línea de soldadura y la ventilación de aire; la profundidad máxima del fregadero disminuyó a menos de 0,08 mm; la variación de la contracción del volumen se redujo en un 2%; la deformación total disminuyó a<0.4 mm (Z-axis <0.3 mm).

5.4.4 Otros factores

Clamping force remained stable at 120–125 T; cooling efficiency consistent with Reynolds number >15.000, asegurando la estabilidad del ciclo.

5.5 Resumen y recomendaciones

5.5.1 Resultados

El diseño optimizado resolvió eficazmente problemas clave, como trampas de aire, líneas de soldadura, contracción y deformación.

5.5.2 Recomendaciones de producción

Siga las configuraciones optimizadas: derretir 290–310 grados, moldear 80–120 grados, mantener 5–8 s, presión 85–90%.

Garantice la precisión de la ranura de ventilación, el equilibrio del flujo de enfriamiento y la tolerancia del espesor de la pared durante la fabricación del molde. Supervise periódicamente la temperatura, la presión y la estabilidad dimensional en la producción en masa.

5.5.3 Conclusión

El plan de moldeo optimizado demuestra una gran viabilidad y estabilidad, controla eficazmente los defectos importantes y garantiza una calidad constante del producto y una eficiencia de producción.
